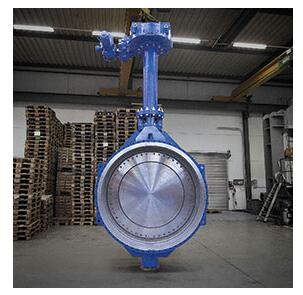

密封軸承消除了三通偏置閥中的常見故障
來源：上海自動化儀表有限公司作者：發表時間：2018-11-15 09:15:14【小中大】
對于緊密關閉應用，軸承故障是三偏心閥（TOV）失效的最主要原因之一。這個問題直接歸因于在接受軸直徑時需要具有非常緊密公差的金屬軸承。正確設計的TOV是金屬對金屬扭矩閥型閥門。因此，可以容許非常小的軸偏轉，以便將密封環扭轉到座中。此外，正確設計的TOV應使軸承盡可能靠近圓盤的中心線，這有助于在密封時提供軸的剛性支撐。
石油和天然氣應用中的潛在問題
在石油和天然氣以及石化應用中，存在與軸承故障相關的許多潛在問題。其中許多是顯而易見的，例如煉油廠和天然氣加工廠內的硫磺尾氣和酸性氣體服務。處于氣態的硫在溫度低于115°C時會發生相變。如果氣相硫被困在軸承腔中并且溫度下降，則硫?qū)⒆兂晒腆w。
這導致軸咬合，將盤鎖定在一個位置。當發生這種情況時，最終用戶必須使用某種類型的熱風槍來解鎖閥門。在操作現代過程設施時，此過程不是最佳實踐。大多數TOV閥門制造商，如上海自動化儀表股份有限公司都提供焊接式蒸汽夾套，以便為軸承區域提供熱量。雖然這是一個很好的設計實踐，但如果工廠人員關閉蒸汽到夾克，或解開連接以進行維護，然后不將蒸汽重新連接到配件，人為錯誤可能會抵消這種好處。
其他化學應用如丁二烯和苯乙烯具有與上述相同的問題，除非當這些化學物質被捕獲并且處于休眠狀態時它會引起相變和爆米花或聚合，導致軸承卡住。其他情況也可歸因于污垢，例如簡單的管道規模。
此外，在新結構的啟動階段，當管道沒有被正確沖洗時，碎屑可以遷移到軸承腔中。一旦投入使用，不正確的設計也會增加軸承故障。如果某種設計未考慮軸承材料的熱系數和伴隨橫截面厚度的公差，則軸承可能在快速變化的熱條件下鎖定。
上海自動化儀表有限公司解決方案
TOV閥門制造商非常清楚這些潛在的問題，并且在90年代早期，一些制造商推出了軸承保護環，現在已經成為行業標準。但是，此功能已經證實可以實現。只需在壓力下進行少量循環即可在沒有壓縮負載的情況下安裝到軸承內徑的凹槽中的單個模具形狀的石油環將變平并迅速變得無效 - graphoil沒有記憶。
其他制造商提供雙夾層裝置，夾在它們之間的燈籠環，以及位于閥蓋上的潤滑脂配件的沖洗口，以便沖洗軸承。有些甚至在軸承腔的底部提供O形圈。這種設計是一個很好的解決方案，但在石化市場中，防火設計是強制性的，軸承腔中的O形圈不會被認為是合規的。
Tri-Con系列的制造商在需要多種定制功能的特殊應用中表現尤為突出。這方面的一個例子是機械設計，確保在不違反防火標準的情況下保護軸承的內徑和外徑。該設計在軸承ID的最末端包含三個模具形式的石油填料環，然后在外徑上有三個相同的環，兩個都由機加工邊緣捕獲并由填料加載，這使得石墨環不會變平出。
這種專利設計稱為密封軸承功能。除了防止任何介質進入軸承腔之外，這種特殊設計還保留了最小軸偏轉的優點，該設計還可用作額外的填料密封，以將逸散性排放降至最低。
