全面分析液位變送器校準程序6個步驟以及所需6個典型工具
來源：上海自動化儀表有限公司作者：發表時間：2019-01-08 09:11:04【小中大】
校準程序步驟：
1、如下設置導波雷達液位變送器，HART通信器，電源和萬用表（參見下面的校準設置圖）。
2、檢查較低范圍值（0％電平，4 mA）和高范圍值（100％電平，20 mA）的配置。確保輸入的數據符合數據表。例如，較低的范圍值為10英寸，高范圍值為35英寸（兩者均來自液位變送器探頭的底部）
3、在水位變送器室內注入水，最高可達0％。讀取變送器LCD（或HART通信器）中的液位測量值。通過HART通信器將此條件設置為0％級別。
4、使用萬用表讀取變送器的mA輸出。通過HART通信器調整（如果有），使發射器（萬用表）的輸出為4 mA。
5、將液位變送器腔室注滿水至100％的水位。讀取變送器LCD（或HART通信器）中的液位測量值。通過HART通信器將此條件設置為100％級別。
6、使用萬用表讀取變送器的mA輸出。通過HART通信器進行調整（如果有），以便變送器（萬用表）的輸出為20 mA。

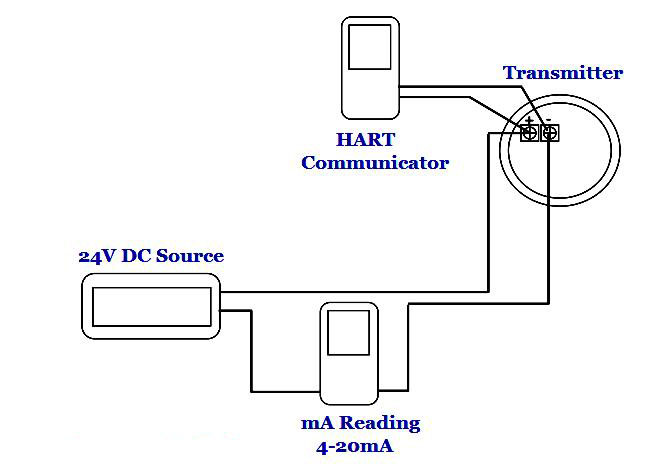

校準設置圖：
所需的典型工具：
1、24 VDC電源
2、萬用表數字
3、供水連接
4、HART通信器
5、螺絲刀套
6、扳手套裝
注意：上述典型工具的第1,2和4點可以由市場上的單個多功能校準器代替。這種典型的維護程序只是說明如何定期為導航雷達液位變送器提供服務，僅用于學術目的。該典型程序不得用作日常操作指南。應詳細使用供應商特定維護手冊。
如需了解更多產品詳細信息，可咨詢上海自動化儀表有限公司分廠導航里的上海自動化儀表一廠欄目頻道。
