全面解說關于稱重傳感器的基礎內容
來源：上海自動化儀表有限公司作者：發表時間：2019-02-23 08:51:21【小中大】
稱重傳感器或稱重器是一種高度精確的裝置，用于測量許多不同應用中的重量或力。它們可用于測量壓縮，拉伸，彎曲或剪切力。下面上海自動化儀表有限公司的小編將全面為您解說關于稱重傳感器的基礎內容。
上海自動化儀表有限公司的稱重傳感器本身是一種用于將力轉換為電信號的換能器。在稱重傳感器結構內是一個區域或一組區域，其被設計成在施加載荷/力時受到應力，通常以線性方式。由金屬箔制成的應變計粘合到這些區域，以在施加的載荷或壓力下感測稱重傳感器結構中的應變，然后在被調節的電壓或電流源激勵時提供與應變成比例的電輸出信號。該信號通常只有幾毫伏，通常需要放大才能讀取。
稱重傳感器是否使用成熟的傳感器技
大多數上海自動化儀表有限公司的稱重傳感器采用應變計技術，因?yàn)樗呀?jīng)成熟，已有40多年的歷史。確實有許多不同類型的稱重傳感器可從不同的制造商處獲得。這對于滿足稱重傳感器的許多應用的要求是必要的。幸運的是，制造商和工業界一直保持命名，稱重傳感器的名稱確實與他們測量的力相對應。但是，每個類別中都有不同類型的稱重傳感器，通常基于它們的制造，我們?cè)诿糠N類型的稱重傳感器的概述中給出了這些示例。替代名稱通常基于稱重傳感器的“形狀”，例如。S梁，梁式稱重傳感器和柱式稱重傳感器。
壓縮負載電池
壓縮測力傳感器設計用于僅測量壓縮或“推動”力。它們是一般稱重應用的理想選擇，特別是筒倉和容器稱重，通常包含在簡單和復雜的重心系統中。
屬于此類別的產品也稱為; 壓力傳感器，柱式稱重傳感器，彎曲環稱重傳感器，扭轉環稱重傳感器，薄餅稱重傳感器，薄型稱重傳感器，環形稱重傳感器，圓環稱重傳感器，通孔稱重傳感器，強力清洗器稱重傳感器，S梁稱重傳感器和Z梁稱重傳感器。壓縮載荷傳感器的示例是圖像1,3,6,7和10。
張力負荷細胞
張力傳感器設計用于測量拉伸或“拉動”載荷。拉伸測力傳感器的典型用途是用于懸掛秤，并且它們也是用于容器稱重的流行的。在實驗室中，它們是一般力測量應用的標準。
屬于此類別的產品也稱為; 拉伸稱重傳感器，S梁稱重傳感器，Z梁稱重傳感器，張力連桿，負載連桿，肘桿式稱重傳感器。在圖像3,5,7,9和11中可以看到拉伸載荷傳感器的示例。
張力和壓縮負載電池
顧名思義，這些稱重傳感器是上述兩個類別的組合，它們能夠測量壓縮力和拉伸載荷。 典型應用包括元件測試和稱重系統。這些稱重傳感器具有各種形狀和尺寸，最新開發包括小而精確的稱重傳感器，可在空間受限的地方使用。
屬于此類別的產品也稱為通用稱重傳感器S梁，Z梁和負載連桿。圖像3,7和9是拉伸和壓縮載荷傳感器的示例。
BEAM LOAD CELLS
彎曲梁或剪切梁稱重傳感器可能是最常用的稱重傳感器，因?yàn)樗鼈兎浅Ｍㄓ茫捎糜诟鞣N應用。它們特別適用于稱重儀器，如秤，測力計和拉伸試驗機。
屬于此類別的產品也稱為; 剪切梁稱重傳感器，彎曲梁稱重傳感器，力梁稱重傳感器，單點稱重傳感器，懸臂梁稱重傳感器，雙懸臂稱重傳感器和等長力梁。圖像8和11是光束測力傳感器的示例。
負載測量組件
卸扣是一個U形金屬片，在開口處有一個U形夾或螺栓。它們通常用于從海事工業到工業起重機到娛樂業的索具系統中，其中枷鎖用于照明或風景系統。通過負載測量卸扣，在卸扣設計中加入了一個負載銷，因此可以監控負載。它們通常以有線和無線（無線）版本提供。圖4是負載鉤環的示例。
負載測量密碼

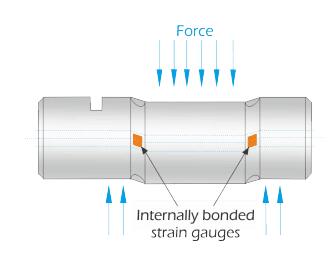

負載測量銷設計用于許多不同的應用，如直接替換U形夾或樞軸銷。與其他負載傳感器相比，它們具有許多優點，因?yàn)樗鼈兺ǔ２恍枰獙?duì)被監控的機械結構進行任何改變。它們通常用于繩索，鏈條和制動器錨，滑輪，枷鎖，軸承座和樞軸。
屬于此類別的產品也稱為; 負載銷，卸扣負載銷和cevis銷。在圖像2中可以看到aload測量銷的示例。
負載監控鏈接
負載監控鏈路（顧名思義）設計為卸扣和待測物體之間的鏈接。它們通常用于起重和稱重應用，特別是在惡劣環境中。負載既可以顯示在鏈接本身上，也可以顯示在單獨的指示器上。
有線和遙測負載鏈路都具有更大的多功能性，并且它們還具有安裝簡單的優點，其孔的尺寸與標準卸扣尺寸相匹配。
屬于此類別的產品也稱為; 連桿稱重傳感器，拉伸連桿稱重傳感器，板式稱重傳感器，載荷測量連桿和肘節稱重傳感器。圖像5和10是負載鏈接的示例。
無線技術
在許多情況下，使用傳統的有線測力傳感器會限制距離或移動，或者出于安全原因，在用戶和負載之間需要更大的距離。它們使用起來更方便，因?yàn)樗鼈兿伺c長長的拖曳電纜相關的問題，這些拖曳電纜容易損壞并且容易產生阻礙。并且不僅僅是應用程序的物流增加了無線電遙測的優勢。由于沒有電纜成本或相關布線安裝的費用，因此可以節省相當多的費用，這可能又涉及額外的建筑物修改或維護問題。
上海自動化儀表有限公司提供許多遙測選項，可以改善稱重傳感器的應用。我如何處理稱重傳感器信號以使其對我有用？
我們知道稱重傳感器是一種用于將力轉換為電信號的傳感器。然而，電信號非常小，因此在許多情況下，在使用之前需要放大。 顧名思義，稱重傳感器放大器用于將來自稱重傳感器的低電平輸入信號放大為穩定的工業標準過程信號。根據應用，可提供不同類型的放大器或調節器。這些包括簡單的內部放大器，無線遙測系統，應變計數字轉換器和USB調節模塊。
放大器和調節器
此外，實際上很少有稱重傳感器具有顯示器，因此向系統添加指示器以便了解輸出非常重要。 指示器可以是有線或無線，固定或手持式。
數字指標
手持式指標
上海自動化儀表有限公司可以幫助您為您的應用選擇正確的稱重傳感器。這是我們的專長！當您可以撥打上海自動化儀表有限公司時，不要試圖瀏覽許多制造商的數據。
