電壓表:工作理念、電壓方程、電壓靈敏度及其應用

來源：上海自動化儀表有限公司作者：發表時間：2020-01-20 10:59:00【小中大】

自從其發明以來，電壓表一直是功率電路測量的支柱。為確保正確設計和組裝電路，必須使用基于電壓表的測量儀器進行驗證。這篇文章將討論什么是電壓表、其工作理念、電壓方程式、電壓靈敏度及其應用。

什么是電壓表

上海自動化儀表有限公司電壓表是一種測量儀器，用于測量電路中兩個節點之間的電壓。在模擬電壓表中，指針跨過一個與電路電壓成比例的刻度，數字電壓表通過使用模數轉換器來數字顯示電壓。永久安裝的電壓表用于監視發電機或其他固定設備，便攜式儀器配有萬用表以測量電流和電阻，它們是電氣和電子工作中使用的標準測試儀器。

電壓表的工作理念

它的工作基于歐姆定律的原理。歐姆定律指出：–“電阻兩端的電壓與流過該電阻的電流成正比”。當滿量程電流流過時，任何基本儀表在其端子上都具有電位差，代表電壓表的符號是一個帶有字母V的圓圈。

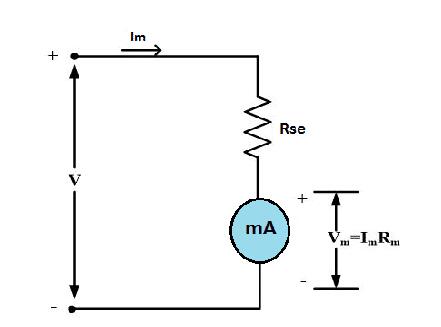

電壓表始終與要測量電壓的電路中的組件并聯連接。直流電壓表上帶有極性標志。因此，必須將電壓表的正（+）端子連接到電勢的較高點，將負（-）端子連接到電勢的較低點，以獲得電表偏轉。電壓表中沒有極性標志，可以隨時連接。但是，在這種情況下，電壓表仍與測量電壓的組件并聯連接。通過將電阻與具有滿量程電壓功能的儀表裝置串聯連接來構建具有高電壓范圍的電壓表，如下圖所示。

電壓方程

串聯電阻稱為倍增器。其值由電壓方程式確定。

V =電壓

I m =滿量程電流，

R se =串聯電阻，

V m =滿量程電壓。

電壓靈敏度

電壓靈敏度是滿量程偏轉所需電流的倒數。

儀表電流越小，電壓靈敏度將越大。電壓表的實際電阻等于靈敏度乘以整個電壓，即使電壓讀數可能不是滿量程讀數，電壓表電阻也將始終保持恒定。

電壓表的應用包括：

—在查找電荷存儲設備的電壓（例如測試電池的電壓）時非常有用。例如，一個新的AAA電池將具有約1.6V的電壓，即將耗盡，可能為1.1V。充滿電的12V鉛酸汽車電池讀數為12.5V，或者由汽車中的交流發電機充電時為14V。如果讀數為10V，則交流發電機有問題。

—它只能用于判斷電路（如電源插座）中是否有電。

—確認設備的電源已打開或關閉。

—我們可以通過測量已知電阻兩端的電壓來計算電流。當您沒有電流表時，這很有用。

—它們用于構建帶有串聯電池的連續性檢查器。

—它們通過使用帶有未知電阻的分壓器來構建歐姆表。

—它們用于通過測量分流電阻兩端的電壓來構建電流表。
