來源處的錯誤預防:帶有板載電子元件的比例閥
來源:上海自動化儀表有限公司作者:發表時間:2018-06-12 09:59:10【小中大】
據上海自動化儀表有限公司報告,車載電子裝置(OBE)是糾正閥門非線性行為的最直接和最好的方式。集成數字式OBE的直動式比例控制閥可以精確控制閥芯的位置和運動。將傳感器和電子元件結合到閥體內可在系統內部實現控制回路,因此機械公差,摩擦和磨損不再導致驅動器運動的不準確和失敗。而對于需要機器監控的系統,傳感器信息也可以直接發送到主控制器。

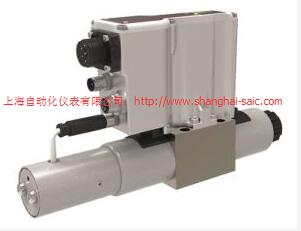

我們上海自動化儀表的PRM9-06比例方向閥額定最大流量為8 gpm,最大壓力為5,100 psi。
閥門打開和產生的流量可以與參考信號成比例地連續調節。在液壓應用中實施比例技術的優勢包括更高的效率和精度,更快的響應時間,更低的遲滯性,更好的重復性以及適應控制的能力以最好地滿足用戶的需求。因此,上自儀閥門與先進的OBE相結合,能夠滿足各種固定和移動應用的要求。
上自儀公司新推出的PRM9方向控制閥將OBE與強大的設計相結合,讓客戶充分利用比例技術的優勢。PRM9比例閥由鑄鐵外殼,特殊控制閥芯,帶支撐墊圈的兩個定心彈簧,一個或兩個比例電磁閥,位置傳感器和數字板載電子裝置組成。
位置傳感器的測量系統基于帶傳感器內核和電子評估單元的差分變壓器。裝有數字式車載電子裝置的裝置安裝在閥殼體上。因此,電磁線圈直接連接到電子設備而無需布線。電纜將位置傳感器連接到控制單元。
數字控制單元使用脈寬調制(PWM),并為電磁線圈提供與控制信號成比例的電流。電源電流還用抖動頻率和振幅進行調制??梢允褂肞RM9參數化軟件調整各個功能參數,如斜坡,偏移,死區,最大電流等。標準計算機可以通過USB連接到閥門。
每個閥門都在工廠進行單獨配置,配置數據文件,參數化軟件和現場總線數據文件可從Argo-Hytos網站下載。用戶也可以通過參數化軟件單獨調整電子設置。
各種選項包括內部閥芯位置和外部反饋,以及CANopen和現場總線連接。所有型號都配有LED光反饋:三個LED的閃爍代碼指示閥門狀態。堅固的結構可確保出色的抗沖擊和抗振動性能,并且該閥門符合EMC,IP和環境氣候和溫度要求。在標準型號中,閥體采用磷化處理,鋼部件采用鋅涂層保護,符合ISO 9227標準。可提供用于移動應用的增強型表面保護(ISO 9227,520小時鹽霧)。
比例方向閥目前有兩種尺寸。PRM9-06規格06(D03)的額定最大流量為30 l / min(8 gpm),最大壓力為350 bar(5,100 psi)。PRM9-10 Size 10(D05)的最大流量為60 l / min(16 gpm),最大壓力等級為350 bar。它們通常用于液壓執行機構的位置和速度控制。
