耐震壓力表
產品說明：耐震壓力表
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
耐震壓力表概述:
Y-60A（含Y-21/2”A）、Y-100A（含Y-4”A）、Y-150A（含Y-6”A）系列抗振壓力表及Y-60A-Z（含Y-21/2”A-Z）、Y-100A-Z（含Y-4”A-Z）、Y-150A-Z（含Y-6”A-Z）系列抗振壓力表在吸取國外同類計算器特點的基礎上而研制的新穎壓力表。鑒于本類儀表具有國際上90 年代中期的水平，它不僅外觀精致，而且質優價廉，因此深受用戶青睞，是目前國內外先進技術裝備中抉擇的理想配套儀表。
號：99225530.9.
本儀表廣泛適用于石油、冶金、電力、輕工、醫藥、食品及通訊等領域中（技術裝備）的測壓系統測量無腐蝕性的液體介質的壓力。
外觀精致，防護力強
儀表外殼（表蓋與表殼）系采用特種奧氏體不銹耐酸鋼制成，兩者以滾邊式或卡口式（限Y-100A 、Y-150A系列）結構予以密封連接；接頭與表殼之間以特有的結構形式并配以?xún)?yōu)質密封圈進行可靠密封。
性能穩定，持久耐用
測壓元件以先進的技術裝備制成，并經過特殊的工藝處理，使之具有高的強度和彈性，以及優越的抗疲勞性能。
適應性強，安全性高
外殼上的觀察窗選用高強度的工程塑料制成，能適應較惡劣的使用環境（如溫差大、濕度高、工作振動較劇烈等），甚至因一時使用不當（介質溫度偏高或產生瞬時的過壓現象），也不致于導致潛在的危險。
型式多樣、規格齊全
本儀表可供的品種和壓力規格較齊全（參見技術參數欄）；壓力計量單位除了以“M p a”為主外，也可制成“p s i、kgf/cm2”或“bar”等其它單位或主、付兩種單位（一般以外銷為主）；接頭螺紋尺寸有公、英、美制等若干種，任由用戶抉擇。
結構可靠，質優價廉
本儀表在結構設計上獨具一格，表里并茂。在品質上由ISO9001 體系予以控制和保證，但價格僅相當于普通的抗振壓力表。
耐震壓力表型號表示
|
Y
|
規格
|
內容
|
|||||||||||||
|
|
-
|
|
|||||||||||||
|
|
儀表公稱直徑及形式
|
60、61、63分別表示公制規格的外殼直徑為62mm徑向直接式、軸向凸式裝式和64mm軸向嵌裝式（有表環式及固定架兩種）；21/2”表示英制規格的外殼直徑為62或64mm。
100、101、102、103分別表示外殼直徑為100mm徑向直接式、輪向凸裝式、徑向帶后表環式和軸向嵌裝式（有表環式及固定架式兩種）；4”表示英制規格的外殼直徑。
|
|||||||||||||
|
A
|
|
|
|||||||||||||
|
|
-
|
|
|
||||||||||||
|
|
功能
|
|
抗振：Z
|
||||||||||||
|
/
|
|
|
|||||||||||||
|
|
連接螺
紋
|
|
|
||||||||||||
|
/
|
|
|
|||||||||||||
|
|
灌充液
|
|
甘油：省略 硅油：G
|
||||||||||||
|
/
|
|
|
|||||||||||||
|
|
固定型式
|
|
直接或凸裝式：省略
表環式：H 固定架式：J
|
||||||||||||
|
/
|
|
|
|||||||||||||
|
|
標準范圍
|
|
|||||||||||||
|
Y
|
-
|
□
|
A
|
-
|
□
|
/
|
□
|
/
|
□
|
/
|
□
|
/
|
□
|
|
|
耐震壓力表主要技術指標
1、儀表標度范圍、精確度及接頭螺紋尺寸
|
型 號
|
標度范圍
MPa（Hg～PSi）
|
精確度
±％F.S
|
接頭螺紋尺寸
|
|
*Y-60A
Y-61A
Y-63A
|
0～0.1至40系列
-0.1～0至2.4系列
|
2.5
|
M14×1.5
G1/4”
ZG1/4”(PT)
Z1/4”(NPT)
|
|
*Y-60A-Z
Y-61A-Z
Y-63A-Z
|
0～0.4至40系列
-0.1～0.3至2.4系列
|
2.5(3.5)
|
|
|
*Y-21/2”A1
Y-21/2”A2
|
0～15至6000系列
-30”～ 0至300系列
|
2(3)
|
G1/4”
ZG1/4”(PT)
Z1/4”(NPT)
|
|
*Y-21/2”A1-Z
Y-21/2”A2-Z
|
0～60至6000系列
-30”～60至300系列
|
||
|
Y-100A
Y-101A
Y-102A
Y-103A
|
0～0.1至60系列
-0.1～0至2.4系列
|
1.6
|
M20×1.5
G3/8”、1/2”
ZG3/8”、1/2”(PT)
Z3/8”、1/2”(NPT)
|
|
Y-100A-Z
Y-101A-Z
Y-102A-Z
Y-103A-Z
|
0～0.4至60系列
-0.1～0.3至2.4系列
|
1.6（2.5）
|
|
|
Y-4”A1 (A2)
|
0～15至6000系列
-30”～0至300系列
|
1(2)
|
G3/8”、1/2”
ZG3/8”、1/2”(PT)
Z3/8”、1/2”(NPT)
|
|
Y-4”A1 (A2)-Z
|
0～60至6000系列
-30”～60至300系列
|
||
|
注：未帶“*”號的型號均已獲得實用新型專利。
|
|||
注：①括號內的精確度分別表示在正常工作量程以外的區域，即公制規格為＜10％及＞90％F.S；英制規格為＜25％及＞75％F.S。
②標度范圍為0～40MPa（Y-60A系列）及60MPa （Y-100A系列）或0～6000psi（Y-21 /2”）暫不生產。
③本公司且生產標度范圍為±10psi（度盤為黑底白字，精確度為±4％F.S）的特殊規格Y-63A壓力表供輸變電設備上配電系統終端配套用。
2、使用環境溫度：普通型為-40～+70℃
抗振型為5～55℃（外殼內充甘油及-25 ～ +55℃（外殼內充硅油）
3、抗工作環境振動：普通型為V.H.3 抗振型為V.H.4
4、外殼防護等級：IP65
5、儀表技術性能：普通型按GB1226-86
抗振型按JB/T6804-93（其中外銷產品參照ANSI B40.1或ANSI B40.1M）

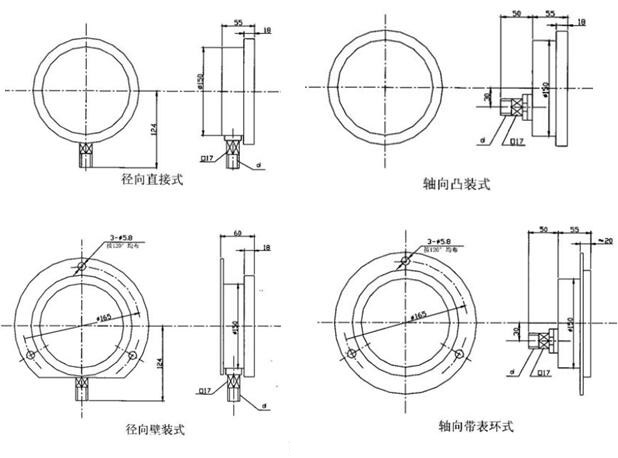

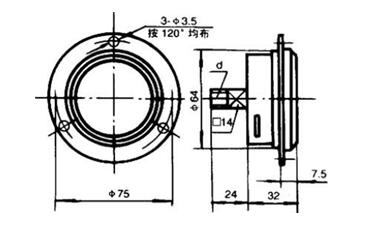

耐震壓力表外形尺寸圖:
Y-60A系列

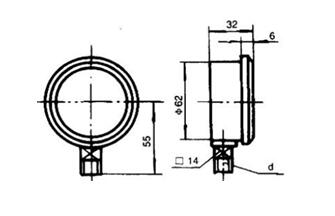

徑向直接式

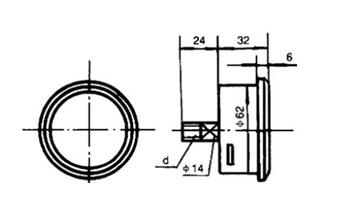

軸向凸裝式
軸向帶表環式

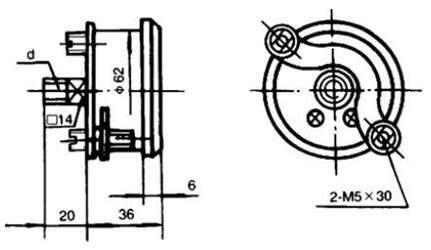

軸向帶固定架式
Y-100A系列

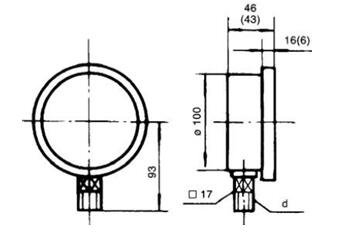

徑向直接式

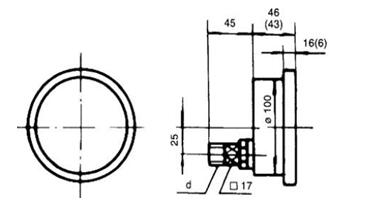

軸向凸裝式

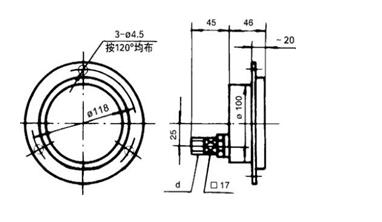

向帶表環式

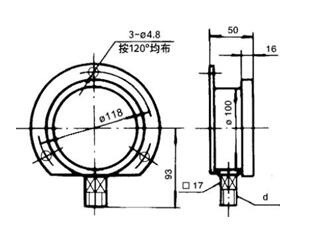

軸徑向壁裝式
軸向帶固定架式
注：1）尺寸d參加技術參數欄。
2）括號內的尺寸為滾邊式結構，一般僅供外銷。
耐震壓力表表結構與原理
儀表由導壓系統(包括接頭、彈簧管等)、齒輪傳動機構、示數裝置（包括指針與度盤）和外殼（包括表殼、表蓋、密封墊圈、表玻璃）等所組成。外殼為氣密型結構，能有效地保護內部機構免受環境影響和污穢侵入。對于抗振型儀表，尚能抗工作環境較劇的振動和被測壓力的脈動影響。
鑒于儀表的整體結構設計合理、工藝精細，故具有較好的穩定性和較高的耐用性。
儀表的工作原理與一般壓力表和抗振壓力表相同。
耐震壓力表表主要零件材質
|
零件名稱
|
材料牌號
|
|
接頭
|
銅合金HPb59-1
|
|
彈簧管
|
磷銅QSn4-0.3
|
|
外殼
|
0Cr18Ni9（304）
|
