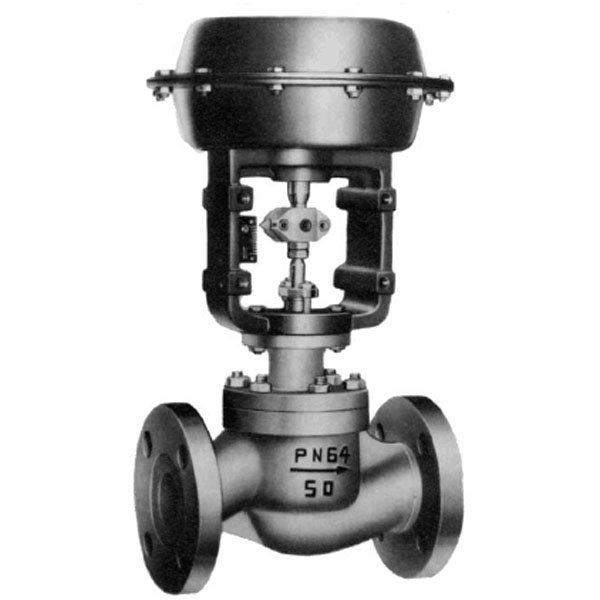

ZJHC氣動薄膜切斷閥
產品說明： 一、ZJHC氣動薄膜切斷閥 概述ZJHC系列氣動薄膜切斷閥是在消化吸收國外先進技術的基礎讓設計了軟密封結構,又采用了氣動薄膜多彈簧執行機構,因此具有小型、輕巧的特點，泄漏
質量穩定：實行全過程質量監控，細致入微，全方位檢測！
真品保證：正品保障，防偽標志
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
全國咨詢熱線：
021-56725115
產品說明
一、ZJHC氣動薄膜切斷閥 概述
ZJHC系列氣動薄膜切斷閥是在消化吸收國外先進技術的基礎讓設計了軟密封結構,又采用了氣動薄膜多彈簧執行機構,因此具有小型、輕巧的特點，泄漏等級可達到GB/T4213-92VI級。它接受調節儀表來的信號，關閉或打開閥門，調節系統中的壓力、溫度、流量、液位等工藝參數，適用于要求嚴密切斷且安裝空間緊湊的自控系統。
結構特點
1.閥芯密封面是由聚四氟乙烯和金屬兩部分組成。聚四氟乙烯起密封作用，金屬部分起限位作用，密封性能可靠。
2.ZJHC型氣動薄膜切斷閥的作用方式可分為氣關式和氣開式兩種。氣關式由ZHA型正作用執行機構和閥組成，氣開式由ZHB反作用執行機構和閥組成。
二、產品型號及編制說明
|
標準型（常溫型） |
ZJHC-16型 |
ZJHC-40型 |
ZJHC-64型 |

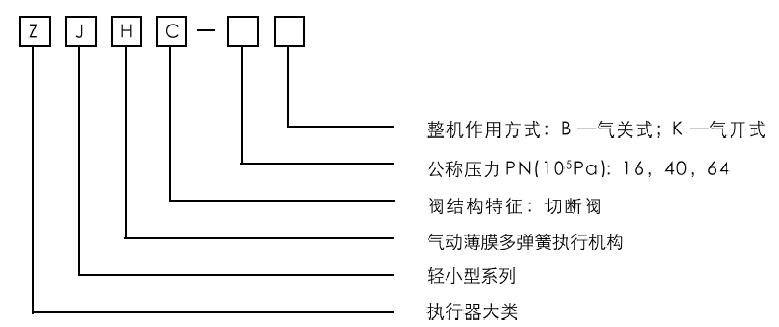

型號編制說明
例：ZJHC-16B表示氣動薄膜切斷閥，作用方式為氣關式，公稱壓力為PN1.6MPa。
三、連接型式
|
連接形式 |
閥體公稱壓力 |
閥體材料 |
連接法蘭的標準 |
|
法蘭式 |
PN1.6MPa |
鑄碳鋼，鑄不銹鋼 |
JB79-59 |
|
PN4.0MPa |
GB9113.11-88 |
||
|
PN6.4MPa |
JB79-59 |
四、主要技術參數
|
公稱通徑DN（mm） |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||
|
閥座直徑DN（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
400 |
125 |
150 |
200 |
|
額定流量系數KV |
5 |
7.5 |
12 |
20 |
32 |
30 |
77 |
125 |
200 |
310 |
450 |
710 |
|
流量特征 |
快開 |
|||||||||||
|
公稱壓力PN（MPａ） |
1.6；4.0；6.4 |
|||||||||||
|
配用執行機構型號 |
ZM（A/B）-22 |
ZM（A/B）-23 |
ZM（A/B）-34 |
ZM（A/B）-45 |
||||||||
|
膜片有效面積Fe（㎝2） |
350 |
350 |
560 |
900 |
||||||||
|
額定行程 |
16 |
25 |
40 |
60 |
||||||||
|
作用方式 |
氣關式；氣開式 |
|||||||||||
|
彈簧壓力范圍（KPａ） |
20～100；40～200；80～240 |
|||||||||||
|
氣源壓力（MPａ） |
0．25； 0。4 |
|||||||||||
|
氣源接口 |
M16×1.5 |
|||||||||||
五、主要技術性能指標
本產品企業標準代號：Q/YXBM893
|
項目 |
技術指標（不帶閥門定位器） |
|||
|
額定行程偏差 |
實測行程大于額定行程 |
|||
|
泄漏等級 |
GB/T4213—2008 IV級 |
|||
|
額定流量系數誤差 |
±10% |
|||
|
全行程時間（S） |
ZHA-22 |
ZHA-23 |
ZHA-34 |
ZHA-45 |
|
≤3 |
≤4 |
≤5 |
≤8 |
|
六、閥體材料、適用介質溫度范圍
|
閥體材料 |
材料牌號 |
公稱壓力PN(MPa) |
適用介質溫度范圍（℃） |
|
鑄鋼 |
WCB |
1.6 4.0 6.4 |
-20~200 |
|
鑄不銹鋼 |
ZG1Cr18Ni9Ti ZG0Cc18Ni12Mo2Ti |
七、主要零件的常用材料（見圖一）
