從壓力變送器上拆下以及重新組裝膠囊組件的個步驟介紹

來源：上海自動化儀表有限公司作者：發表時間：2018-12-12 08:53:06【小中大】

介紹

上海自動化儀表有限公司壓力變送器中使用的壓力檢測器之一是膠囊。由于連續工作，有可能損壞膠囊。本節描述了清潔和更換膠囊組件的程序。

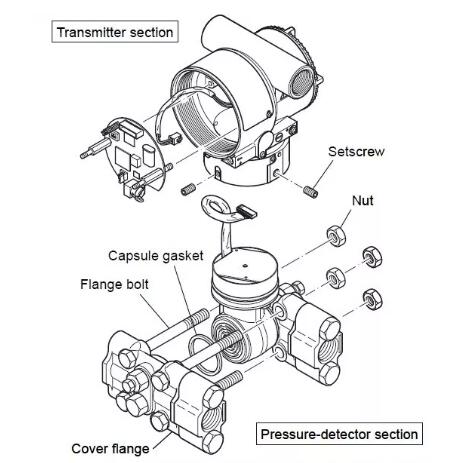

卸下膠囊組件

1）拆下CPU組件，如圖所示。

2）拆下連接變送器部分和壓力檢測器部分的兩個固定螺絲。

3）拆下六角頭螺釘和止動器。

4）將發射器部分和壓力檢測器部分分開。

5）從四個法蘭螺栓上拆下螺母。

6）在用一只手支撐膠囊組件的同時，拆下蓋法蘭。

7）取下膠囊。

8）清潔膠囊或更換新膠囊。

重新組裝膠囊組件

1）將膠囊組件插入法蘭螺栓之間，密切注意膠囊組件上H（高壓側）和L（低壓側）標記的相對位置。用新墊圈更換兩個膠囊墊圈。

2）將蓋法蘭安裝在高壓側，并使用扭矩扳手將四個螺母均勻擰緊至下圖所示的扭矩。

3）重新組裝壓力檢測器部分后，必須進行泄漏測試以確認沒有壓力泄漏。

4）將變送器部分重新連接到壓力檢測器部分。用六角頭螺釘重新安裝塞子。

5）擰緊兩個固定螺絲。（將螺釘擰緊至1.5 N?m的扭矩）

6）按照圖示安裝CPU組件

7）完成重組后，調整零點并重新檢查參數
