1、用金屬轉子流量計可測蒸汽流量：

  用金屬轉子流量計測液體、氣體流量是很常用的。但用金屬轉子流量計來測蒸汽流量卻很少用，實際上用金屬轉子流量計可測蒸汽流量。因為金屬轉子流量計由于是金屬外殼，故不易破碎。一般DN  15~DN  50，耐壓可達 4.0  MPa（40  kg/m2）；DN 80~DN  250，耐壓可達 1.6  MPa（16  kg/m2）。一般，就地型介質溫度可達 -80~300℃；遠傳型介質溫度可達 -40~150℃。其不銹鋼（304 SS，316 SS）浮子一般密度 7.9 t/m3，一般防護等級 IP 65，防爆有隔爆型（Exd），本安型（Exia），所以如果需要用金屬轉子流量計可測蒸汽，但應注意用玻璃轉子流量計不能測蒸汽。



2、金屬轉子流量計刻度換算：

  由于金屬轉子流量計刻度換算，測量液體，用水標定，要用被測液體密度換算；測量氣體，用標準狀態下空氣標定，故一定要用被測氣體標準狀態下的密度。而由于氣體密度操作狀態與標準狀態要溫壓補償。故氣體密度補償公式較復雜。但對于測蒸汽，可采用測液體的密度補償公式。在公式中，由于浮子密度遠大于蒸汽密度，故可將測液體的密度補償公式作變化如下：

（1）選用蒸汽用金屬轉子流量計的計算公式（用測液體的金屬轉子流量計公式推導）：





  在選用我們上海自動化儀表股份有限公司的金屬轉子流量計時，可采用上式選用水的金屬轉子流量計刻度值。將 QW按最大流量值計算，并擴大納入金屬轉子流量計的規格。（2）從液體金屬轉子流量計讀數計算蒸汽流量值計算公式，如果需要，在現場讀取測液體用金屬 轉子流量計的讀數的數值后，可反算蒸汽流量值，其公式為：      QS = 33.3 QW  　式（2）式中：QS —蒸汽的質量流量值 (kg/h)；　QW —金屬轉子流量計的刻度值 (m3/h) ；　   — 蒸汽的密度 (kg/m3)。



3、工藝專業如何向自控專業提條件：

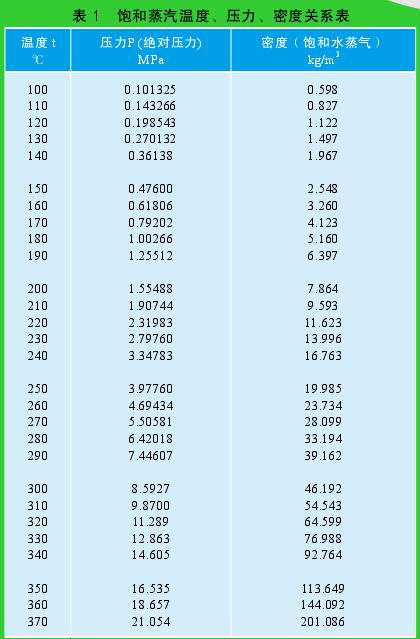

(1)  轉子流量計刻度換算實際是密度補償。對飽和蒸汽和過熱蒸汽要不同處理。在工程上，如果工藝專業向自控專業只提蒸汽壓力，不提溫度，則按飽和蒸汽考慮。因為飽和蒸汽的壓力和溫度有一一對應的關系。從資料可以查出其對應的密度。當然最好工藝專業要提出蒸汽的密度。對于飽和蒸汽的壓力、溫度和密度對應關系列于表 1。

(2)  如果工藝專業向自控專業提出的是過熱蒸汽，則需同時提出蒸汽的壓力、溫度、密度，因為同樣壓力下，過熱蒸汽密度比飽和蒸汽大。工藝專業必須提出過熱蒸汽的密度（如果工藝專業沒有提出密度，則自控專業一般可從過熱蒸汽的溫度、壓力及克拉普龍方程式來綜合考慮，去搞清楚密度）。



4、轉子流量計的規格書：

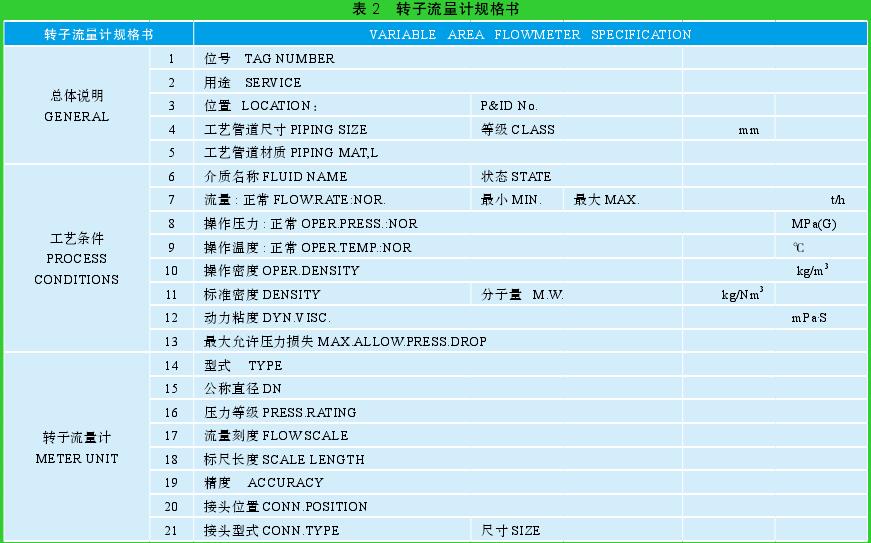

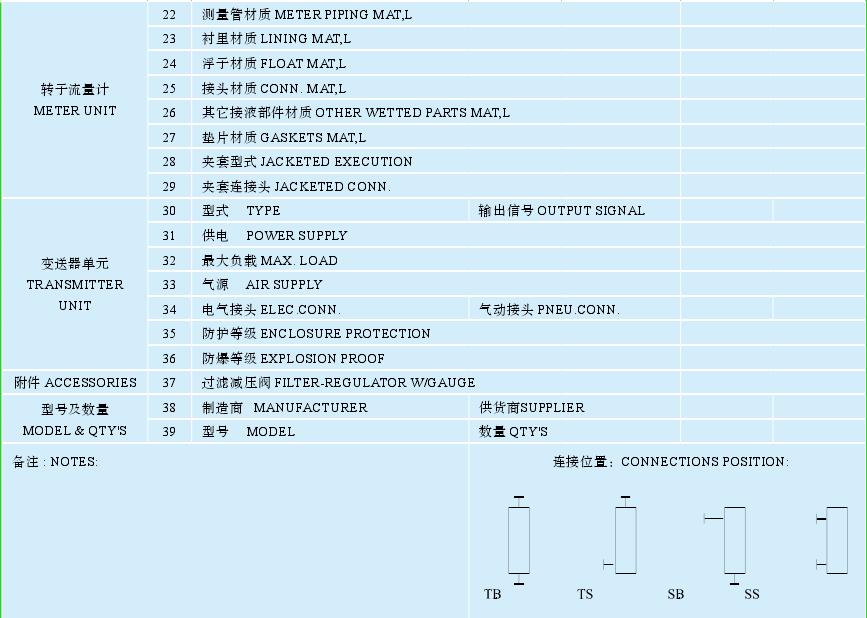

  轉子流量計因為方便、簡單，故應用較廣，但作為一個流量儀表，要考慮很多因素，用戶可根據各種情況要求填寫中英文對照的規格書（見表 2）。
